13 系列 – 製程(安全)型壓力計

不鏽鋼外殼安全型壓力計

產品特色:

  • 安全型結構設計
  • 強固隔板/防爆背部
  • 可拆式上蓋
  • 銅, 不鏽鋼, Monel接液部材質
  • 錶殼可填充液體
  • 零點可調式指針
  • 溫度補償原件

描述

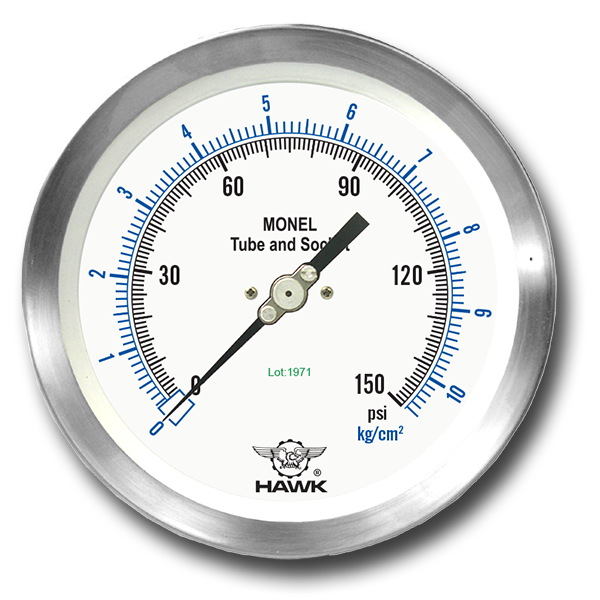

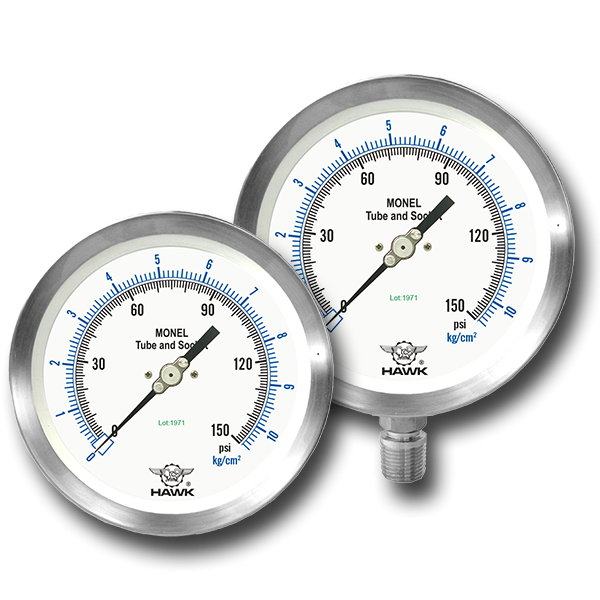

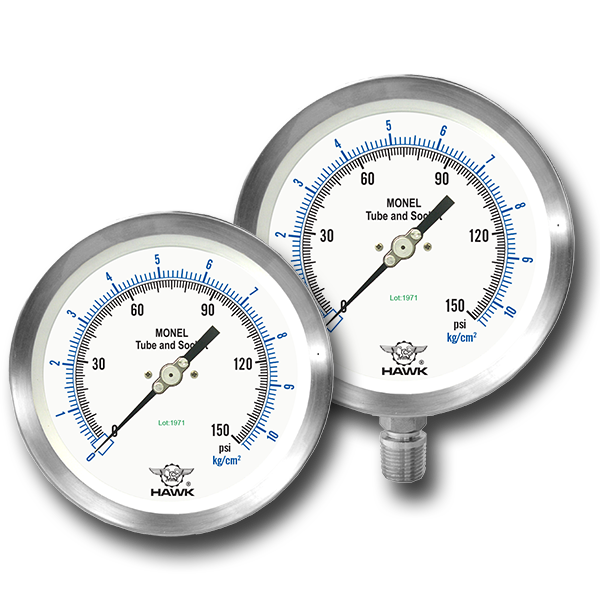

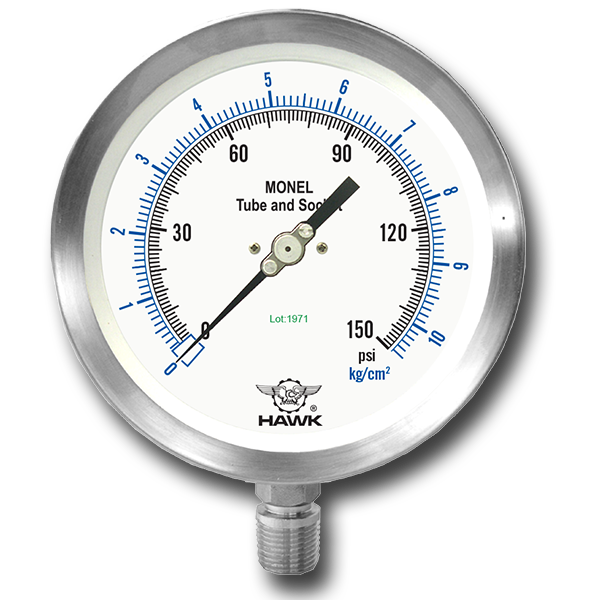

HAWK 13L和13B系列程控式壓力錶廣泛應用於石化和化工加工行業。壓力感測元件和鏡面之間有一個強固隔板。這個設計提供了作業人員在監測壓力時有更好的安全性。此系列壓力錶可提供直立式以及下部背接式。並且具有灌注孔功能。這種特殊設計使用戶能夠快速方便在乾式壓力錶填充油體且無需任何工具或固定裝置。

廣泛應用範圍:

  • 石化廠以及化學處理
  • 海上石油平台
  • 壓縮機設備
  • 發電廠
  • 汞浦設備
  • 冷凍和空調系統
  • 建築和農業設備
  • 氣動系統
  • 能源和水處理廠

標準規格

操作壓力
穩態壓: 100%*滿載刻度
震動壓力: 90%*滿載刻度
瞬間壓 130%*滿載刻度

最適操作壓力坐落在滿載刻度的中間值(滿載刻度的25% to 75%)。若是選擇了不適當的壓力運用範圍可能會造成巴登管的疲勞進而減低使用壽命,HAWK提供了廣泛的壓力選擇範圍,從真空到20000PSI其中也包含了連成刻度。

溫度限制
環境溫度:
– 40 to 100°C (乾式錶)
– 10 to 65°C (甘油填充錶)
– 50 to 80°C (矽油填充錶)
製程溫度:
最高 60°C (銅材質接液部)
最高 125°C (不鏽鋼材質接液部)
300°C (選配)

溫差效應
溫度變化會影響量測的精確度,在攝氏12°(C)的溫度變化下誤差值可能高達±0.3%

尺寸
4 1/2″ (115mm)

外殼與上蓋材質
外殼不鏽鋼 304(標準) 不鏽鋼316(選配),電解拋光可拆式上蓋。





主體接頭材質
銅, 不鏽鋼316SS/316LSS, Monel K400.

內機
不鏽鋼內機搭配負載及過載保護(標配),緩衝阻尼內機(選配)

巴登管
銅, 不鏽鋼316LSS, Monel K400.

鏡面
強化安全玻璃(標配)
塑膠(壓克力)玻璃 或 膠合安全玻璃(選配)

指針
氧化鋁黑色指針

精確度
滿載刻度的±0.5%(符合美國國家標準ASME B40.1的2A等級)

刻度
PSI, kPa, Mpa, bar, kg/cm2, inHg, cmHg, torr, mmHg ……等等(單刻度 或 雙刻度)

接頭尺寸
1/2″, 3/8″, 1/4″ NPT或PT(標準), JIS, DIN, M14*1.0, 3/4″ NPT, and M20*1.5 (選配)



安裝方式
底接式,背接式 或 壁掛式安裝

防護等級
NEMA 4X/IP65
