描述

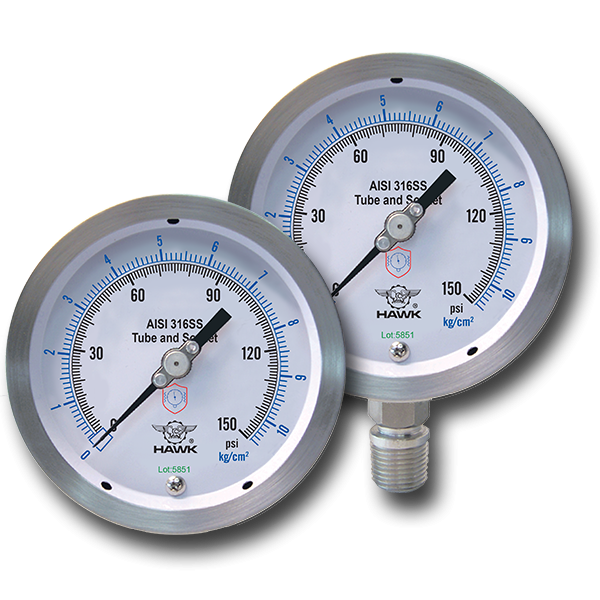

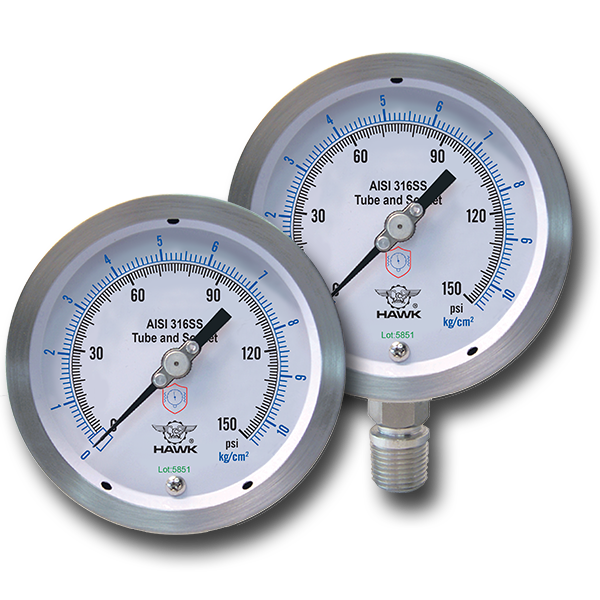

HAWK 27L和27B系列全不鏽鋼壓力錶是為了滿足各工業運用端對高品質產品的需求。由於主體接頭焊接於外殼上的設計，使它在使用上更堅固、更耐用、也更防震。焊接的設計也讓此壓力錶消除填充液體時的洩漏問題，提升使用壽命。

316SS 的結構讓此壓力錶在需要耐腐蝕、耐惡劣環境時也能可靠的運行。此壓力錶也相當適合與隔膜座做結合進而運用在更多的產業。

廣泛應用範圍:

標準規格

操作壓力
*P-1A-27-4″,4,5″,6″:
穩態壓: 100%*滿載刻度
震動壓力: 90%*滿載刻度
瞬間壓 130%*滿載刻度

最適操作壓力坐落在滿載刻度的中間值(滿載刻度的25% to 75%)。若是選擇了不適當的壓力運用範圍可能會造成巴登管的疲勞進而減低使用壽命，HAWK提供了廣泛的壓力選擇範圍，從真空到20000PSI其中也包含了連成刻度。

*P-1A-27-2.5″,3.5″:
穩態壓: 75%*滿載刻度
震動壓力: 50%*滿載刻度
瞬間壓 100%*滿載刻度

最適操作壓力坐落在滿載刻度的中間值(滿載刻度的25% to 75%)。若是選擇了不適當的壓力運用範圍可能會造成巴登管的疲勞進而減低使用壽命，HAWK提供了廣泛的壓力選擇範圍，從真空到15000PSI其中也包含了連成刻度

溫度限制
環境溫度:
– 40 to 100°C (乾式錶)
– 10 to 65°C (甘油填充錶)
– 50 to 80°C (矽油填充錶)
製程溫度: 最高 125°C (標準), 300°C (選配)

溫差效應
溫度變化會影響量測的精確度，在攝氏12°(C)的溫度變化下誤差值可能高達±0.3%

尺寸
2 1/2″ (63mm), 3 1/2″ (90mm), 4″ (100mm), 4 1/2″ (115mm) or 6″ (150mm).

外殼與上蓋材質
外殼不鏽鋼 304(標準) 不鏽鋼316(選配)，電解拋光可拆式上蓋。

主體接頭材質
不鏽鋼316

內機
不鏽鋼內機搭配負載及過載保護(標配)，緩衝阻尼內機(選配)

巴登管
*P-1A-27-4″,4.5″,6″:
不鏽鋼316L
30″Hg(真空) 到 1500PSI…C型巴登管
2000 到 20000PSI…螺旋巴登管

*P-1A-27-2.5″,3.5″:
不鏽鋼316L
30″Hg(真空) 到 900PSI…C型巴登管
1000 到 15000PSI…螺旋巴登管

鏡面
強化安全玻璃(標配)
一般玻璃, 塑膠(壓克力)玻璃或膠合安全玻璃(選配)

Several Kinds of Window

指針
氧化鋁黑色指針

精確度
*P-1A-27-4″,4.5″,6″:
滿載刻度的±1.0%(符合美國國家標準ASME B40.1的1A等級)

*P-1A-27- 2.5″,3.5″:
滿載刻度的±2-1-2%(符合美國國家標準ASME B40.1的A等級)

零點調整
零點微調指針

刻度
PSI, kPa, Mpa, bar, kg/cm2, inHg, cmHg, torr, mmHg ……等等(單刻度或雙刻度)

接頭尺寸
*P-1A-27-4″,4.5″,6″: 1/2″, 3/8″, 1/4″ NPT或PT(標準), JIS, DIN, M14*1.0, 3/4″ NPT, and M20*1.5 (選配)

*P-1A-27-2.5,3.5: 1/4″, 1/8″ NPT或PT(標準), JIS, DIN, M14*1.0 (選配)

安裝方式
底接式，背接式，壁掛式或埋入式(U型盤或背部法蘭固定) 安裝

防護等級
NEMA 4X/IP65

27 系列 – 全不鏽鋼壓力計
